製品詳細
起源の場所: 中国
ブランド名: HETECH
証明: ISO9001,ISO14001,ISO13485,IATF16949
モデル番号: HC040IXA4077-F34
支払及び船積みの言葉
最小注文数量: 100PCS
受渡し時間: 4〜6週間
支払条件: T/T
供給の能力: 50K/month
P/N: |
HC040IXA4077-F34 |
サイズ: |
4" (IPS) |
ディスプレイタイプ: |
IPS |
決議: |
720x720 |
図面の次元: |
110 (W) * 112.49 (H) * 7.7 (D) mm |
アクティブ エリア: |
φ101 について52 |
亮度: |
1400CD/M2 |
インターフェース: |
40pinMIPI |
視角: |
85/85/85/85 |
ドライバーIC: |
INL97O7 |
操作の臨時雇用者。: |
-30〜85°C |
貯蔵温度: |
-30〜85°C |
コントラスト比: |
1000 |
アスペクト比: |
1:1 |
適用する: |
電気自動車やオートバイのダッシュボード |
P/N: |
HC040IXA4077-F34 |
サイズ: |
4" (IPS) |
ディスプレイタイプ: |
IPS |
決議: |
720x720 |
図面の次元: |
110 (W) * 112.49 (H) * 7.7 (D) mm |
アクティブ エリア: |
φ101 について52 |
亮度: |
1400CD/M2 |
インターフェース: |
40pinMIPI |
視角: |
85/85/85/85 |
ドライバーIC: |
INL97O7 |
操作の臨時雇用者。: |
-30〜85°C |
貯蔵温度: |
-30〜85°C |
コントラスト比: |
1000 |
アスペクト比: |
1:1 |
適用する: |
電気自動車やオートバイのダッシュボード |
製品説明:
この4インチディスプレイは 110mm*112.49mm*7の外形サイズです.7mmは最先端の技術で 極めて鮮明で鮮明な画像をもたらしますIPSパネルを装備し,ユーザに広い視角をもたらし,人々はあらゆる角度から高品質のディスプレイ画像を見ることができます.高コントラストの1200と解像度の720*720ピクセルは,内容表示の正確な詳細のために1400nitsの高い明るさで,日光の下で読み取れます. 多様なデバイスとデザインにシームレスに統合され,汎用的な使用のために,普通の電気自動車やオートバイのダッシュボードになりますその存在により,ユーザーは車両の走行状況をより直感的に理解できます.HC040IXA4077-F34は,ユーザー体験を最適化し,顧客に比類のない体験を提供するために優れたディスプレイです.
一般仕様:
| P/N | HC040IXA4077-F34 |
| サイズ | 4インチ |
| ディスプレイタイプ | 送信/否定 |
| 決議 | 720*720 |
| 図面の寸法 (mm) | 110 (W) * 112.49 (H) * 7.7 (D) mm |
| アクティブ エリア (mm) | φ101 について52 |
| 光度 (cd/m2) | 1400 |
| 視角 (L/R/T/B) | 85/85/85/85 |
| インターフェース | 40pinMIPI |
| ドライバーIC | INL9707 |
| 操作温度 | -30〜85°C |
| ストージ温度は | -30〜85°C |
| アスペクト比 | 1:1 |
| コントラスト比 | 800:1 |
| 適用する | 私たちの一般的な電気自動車やオートバイのダッシュボード |
ピン割り当て:
| ピン | シンボル |
| 1 | GND |
| 2 |
TP_VDD |
| 3 | TP_GND |
| 4 | TP_SDA |
| 5 | TP_SCL |
| 6 | TP_INT |
| 7 | TP_RST |
| 8 | GND |
| 9 | NC |
| 10 | NC ((VPP) |
| 11 | VCC2.8〜33 |
| 12 | VCC2.8〜33 |
| 13 | IOVCC |
| 14 | LCD_ID |
| 15 | PWM |
| 16 | TE_IN |
| 17 | RST_IN |
| 18 | GND |
| 19 | D3N |
| 20 | D3P |
| 21 | GND |
| 22 | ドン |
| 23 | DOP |
| 24 | GND |
| 25 | CLKN |
| 26 | CLKPについて |
| 27 | GND |
| 28 | DIN |
| 29 | DIP |
| 30 | GND |
| 31 | D2N |
| 32 | D2P |
| 33 | GND |
| 34 | GND |
| 35 | LEDK |
| 36 | LEDK |
| 37 | LEDK |
| 38 | LEDA |
| 39 | LEDA |
| 40 | LEDA |

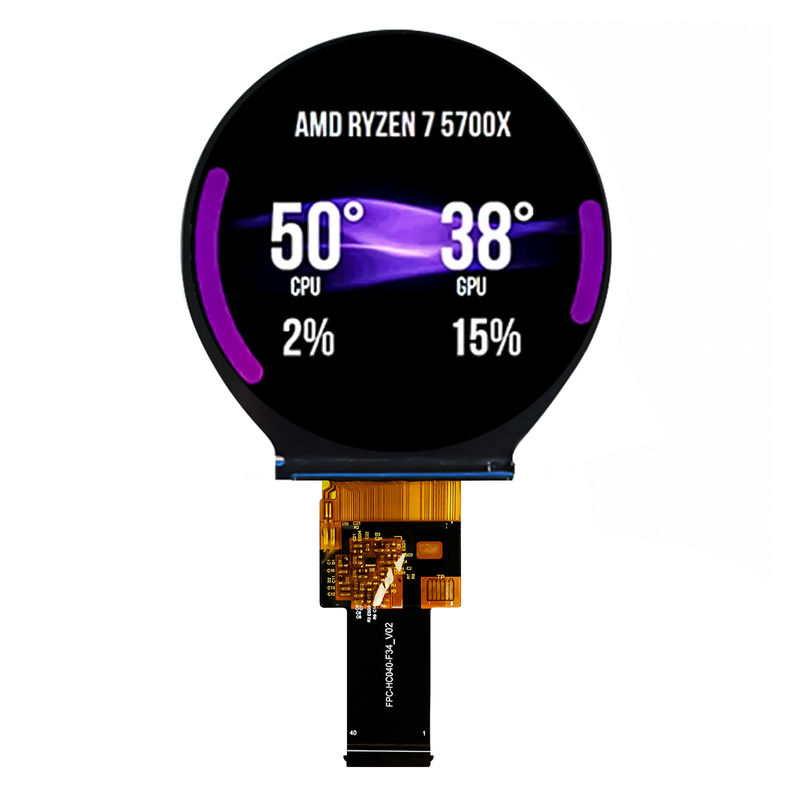

製品図:
丸いLCDディスプレイシリーズ
|
丸いLCDディスプレイサイズ
|
|||||||||||
| 温かい思い出:下記のモデルがあなたの要件を満たすことができない場合は,あなたの特定の要件に応じてカスタマイズすることができますが,それはLCM,RTP,CTP,ドライバーボードに限定されません. | |||||||||||
| 違う 違う | サイズ | パーツNo | LCDタイプ | 決議 | 輪郭の寸法 | アクティブエリア | インターフェース | コントラスト比 | 亮度 | 動作温度 | 保存温度 |
| 1 | 1.8" | HC018IX20020-F63 について | IPS | 360*360 | 48.08*49.95*1.96mm | φ45.68mm | 30ピンのMIPI | 1200 | 250 | -20~70°C | -30~80°C |
| 2 | 2.1" | HCCH210WV01A | IPS | 480*480 | 56.18*59.71*2.3mm | φ53.28mm | 40pinSPI+RGB | 1000 | 250 | -20~70°C | -30~80°C |
| 3 | 3.5" | HC035IXA0040-G10 | IPS | 800*640 | 97.6*83.79*4.0mm | 90.0*72.0mm | 40pinSPI+RGB | 1200 | 1000 | -30~80°C | -40~90°C |
| 4 | 3.5" | HC035IXA0040-F13 | IPS | 800*640 | 97.6*83.79*4.0mm | 90.0*72.0mm | 40pinSPI+RGB | 1200 | 1000 | -20~70°C | -30~80°C |
| 5 | 3.5" | HC035IXA0077-G82 | IPS | 720*670 | 98.88*94.12*7.75mm | 89.74*83.51mm | 40ピンのRGB | 1200 | 1000 | -30~80°C | -30~80°C |
| 6 | 4インチ | HC040IXA4077-F34 | IPS | 720*720 | 110*112.49*7.7mm | φ101.52mm | 40ピンのMIPI | 1000 | 1400 | -30~85°C | -30〜85°C |
| 7 | 4インチ | HC040IXA4077-F35 | IPS | 720*720 | 110*112.49*7.7mm | φ101.52mm | 40pinLVDS | 1200 | 1000 | -30~80°C | -30〜85°C |
カスタマイズ:
FAQ:
Q1. 私はLCDディスプレイのサンプルオーダーを得ることができますか?
A: はい,私たちはテストと品質を確認するためのサンプル注文を歓迎します
Q2 リードタイムはどうですか?
A: その通り商品が在庫なら通常4~5日,大量生産の場合4~6週間 (量と製品によって異なります).
Q3. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:DHL,UPS,FedExで送ります
Q4. LCD ディスプレイの注文をどのように進めますか?
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
第三に 顧客はサンプルを確認し 正式な注文のために預金をします
第四に 生産を調整する
Q5:あなたは製品に対する保証を提供していますか?
A:はい,私たちは製品に1年間の保証を提供しています.
Q6: 欠陥を処理するには?
A: まず,私たちの製品は厳格な品質管理システムで生産され,欠陥率は0.2%未満になります.
B について人為的要因による損傷を除いて, 発送開始日から1年以内に保証されます.
特別条件がある場合は,保証期間を別々に通知します.
