製品詳細
起源の場所: 中国
ブランド名: HETECH
証明: ISO9001,ISO14001,ISO13485,IATF16949
モデル番号: HCCH210WV01A
支払及び船積みの言葉
最小注文数量: 100PCS
受渡し時間: 4〜6週間
支払条件: T/T
供給の能力: 50K/month
P/N: |
HCCH210WV01A |
サイズ: |
2.1" (IPS) |
ディスプレイタイプ: |
IPS |
決議: |
480x480 |
図面の次元: |
56.18 (W) *59.71 (H) *2.3 (D) mm |
アクティブ エリア: |
φ53.28mm |
亮度: |
250cd/m2 |
インターフェース: |
40pinSPI+RGB |
視角: |
85/85/85/85 |
ドライバーIC: |
ST7701S |
操作の臨時雇用者。: |
-20~70°C |
貯蔵温度: |
-30~80℃ |
コントラスト比: |
1000 |
アスペクト比: |
1:1 |
適用する: |
海洋,IoTデバイス,産業および医療用アプリケーション |
P/N: |
HCCH210WV01A |
サイズ: |
2.1" (IPS) |
ディスプレイタイプ: |
IPS |
決議: |
480x480 |
図面の次元: |
56.18 (W) *59.71 (H) *2.3 (D) mm |
アクティブ エリア: |
φ53.28mm |
亮度: |
250cd/m2 |
インターフェース: |
40pinSPI+RGB |
視角: |
85/85/85/85 |
ドライバーIC: |
ST7701S |
操作の臨時雇用者。: |
-20~70°C |
貯蔵温度: |
-30~80℃ |
コントラスト比: |
1000 |
アスペクト比: |
1:1 |
適用する: |
海洋,IoTデバイス,産業および医療用アプリケーション |

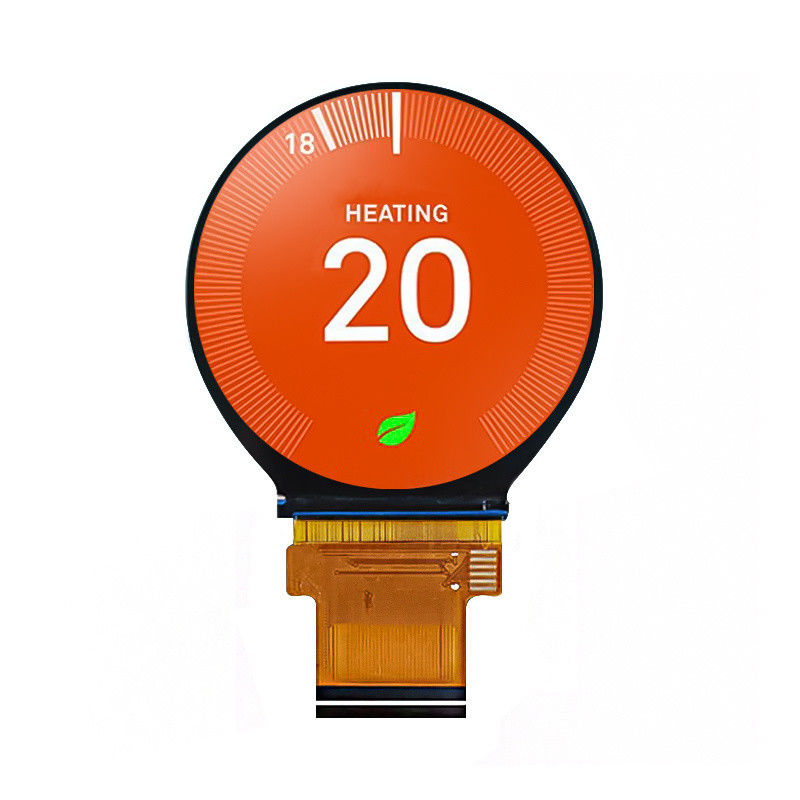

2.1インチ丸いLCD画面 40pinSPI+RGBとST7701SIC
製品説明:
HCCH210WV01Aは 2.1インチ480×480この電卓は,TFT LCD ディスプレイの丸い色ディスプレイが40pinSPI+RGBインターフェースを備えたST7701Sこの2.1インチ IPS TFT LCD画面は250ニット明るさです. この輪郭の寸法56.18 (W) *59.71 (H) *2.3 (D) mm標準的な電容式タッチパネルもありますこの2.1インチ丸型フルカラー IPS TFTディスプレイモジュールは,すべての丸い視角と高いコントラスト比率を備えています.その丸い輪郭と光学性能により,それは海洋,IoTデバイス,産業用および医療用.
一般仕様:
| P/N | HCCH210WV01A |
| サイズ | 2.1インチ |
| 表示モード | IPS/トランスミッシブ/通常黒 |
| 決議 | 480*480 |
| 図面の寸法 (mm) | 56.18 (W) *59.71 (H) *2.3 (D) mm |
| アクティブ エリア (mm) | φ53.28mm |
| 光度 (cd/m2) | 250 |
| 視角 (L/R/T/B) | 85/85/85/85 |
| インターフェース | 40pinSPI+RGB |
| ドライバーIC | ST7701S |
| 操作温度 | -20~70°C |
| ストージ温度は | -30~80°C |
| アスペクト比 | 1:1 |
| コントラスト比 | 1000 |
| 適用する | 海洋,IoTデバイス,産業および医療用アプリケーション |
製品図:
ピン割り当て:
バックライト 運転条件:
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| LEDバックライトの電圧 | Vf | 3.0 | 3.2 | 3.5 | V | If=80mA |
| LEDバックライトの電流 | もし | - | 80 | - | mA | - |
| LEDの寿命 | - | - | 20000 | - | 時数 | If=80mA |
丸いLCDディスプレイシリーズ
|
HTC丸型LCDディスプレイサイズ
|
|||||||||||
| 温かい思い出:下記のモデルがあなたの要件を満たすことができない場合は,あなたの特定の要件に応じてカスタマイズすることができますが,それはLCM,RTP,CTP,ドライバーボードに限定されません. | |||||||||||
| 違う 違う | サイズ | パーツNo | LCDタイプ | 決議 |
概要 寸法 |
アクティブエリア | インターフェース | コントラスト比 | 亮度 | 動作温度 | 保存温度 |
| 1 | 1.8" | HC018IX20020-F63 について | IPS | 360*360 |
48.08*49.95*1.96mm |
φ45.68mm | 30ピンのMIPI | 1200 | 250 | -20~70°C | -30~80°C |
| 2 | 2.1" | HCCH210WV01A | IPS | 480*480 |
56.18*59.71*2.3mm |
φ53.28mm | 40pinSPI+RGB | 1000 | 250 | -20~70°C | -30~80°C |
| 3 | 3.5" | HC035IXA0040-G10 | IPS | 800*640 |
97.6*83.79*4.0mm |
90.0*72.0mm | 40pinSPI+RGB | 1200 | 1000 | -30~80°C | -40~90°C |
| 4 | 3.5" | HC035IXA0040-F13 | IPS | 800*640 |
97.6*83.79*4.0mm |
90.0*72.0mm | 40pinSPI+RGB | 1200 | 1000 | -20~70°C | -30~80°C |
| 5 | 3.5" | HC035IXA0077-G82 | IPS | 720*670 |
98.88*94.12*7.75mm |
89.74*8351 mm |
40ピンのRGB | 1200 | 1000 | -30~80°C | -30~80°C |
| 6 | 4インチ | HC040IXA4077-F34 | IPS | 720*720 |
110*112.49*7.7mm |
φ101.52mm | 40ピンのMIPI | 1000 | 1400 | -30~85°C | -30〜85°C |
| 7 | 4インチ | HC040IXA4077-F35 | IPS | 720*720 |
110*112.49*7.7mm |
φ101.52mm | 40pinLVDS | 1200 | 1000 | -30~80°C | -30〜85°C |
カスタマイズ:
FAQ:
Q1. 私はLCDディスプレイのサンプルオーダーを得ることができますか?
A: はい,私たちはテストと品質を確認するためのサンプル注文を歓迎します
Q2 リードタイムはどうですか?
A: その通り商品が在庫なら通常4~5日,大量生産の場合4~6週間 (量と製品によって異なります).
Q3. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:DHL,UPS,FedExで送ります
Q4. LCD ディスプレイの注文をどのように進めますか?
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
第三に 顧客はサンプルを確認し 正式な注文のために預金をします
第四に 生産を調整する
Q5:あなたは製品に対する保証を提供していますか?
A:はい,私たちは製品に1年間の保証を提供しています.
Q6: 欠陥を処理するには?
A: まず,私たちの製品は厳格な品質管理システムで生産され,欠陥率は0.2%未満になります.
B について人為的要因による損傷を除いて, 発送開始日から1年以内に保証されます.
特別条件がある場合は,保証期間を別々に通知します.
