製品詳細
Place of Origin: China
ブランド名: HETECH
証明: ISO9001,ISO14001,ISO13485,IATF16949
Model Number: HC043IG30029-D92
支払及び船積みの言葉
Minimum Order Quantity: 100pcs
Delivery Time: 4-6weeks
Payment Terms: T/T
Supply Ability: 50K/month
P/N: |
HC043IG30029-D92 |
Size: |
4.3"(IPS) |
Display type: |
(IPS) |
Resolution: |
800*480 |
Outline dimension: |
105.5(W )*67.2(H)*4.05(T)mm |
Active area: |
95.04(W)*53.856(H)mm |
Brightness: |
300cd/m2 |
Interface: |
12pinSPI |
Viewing angle: |
80/80/80/80 |
Operation Temp.: |
-20~70℃ |
Storage Temp.: |
-30~80℃ |
Contrast ratio: |
500 |
Aspect rati16:9o: |
16:9 |
Application: |
medical syringe pump, optical network tester, portable aquaculture dissolved oxygen meter |
P/N: |
HC043IG30029-D92 |
Size: |
4.3"(IPS) |
Display type: |
(IPS) |
Resolution: |
800*480 |
Outline dimension: |
105.5(W )*67.2(H)*4.05(T)mm |
Active area: |
95.04(W)*53.856(H)mm |
Brightness: |
300cd/m2 |
Interface: |
12pinSPI |
Viewing angle: |
80/80/80/80 |
Operation Temp.: |
-20~70℃ |
Storage Temp.: |
-30~80℃ |
Contrast ratio: |
500 |
Aspect rati16:9o: |
16:9 |
Application: |
medical syringe pump, optical network tester, portable aquaculture dissolved oxygen meter |

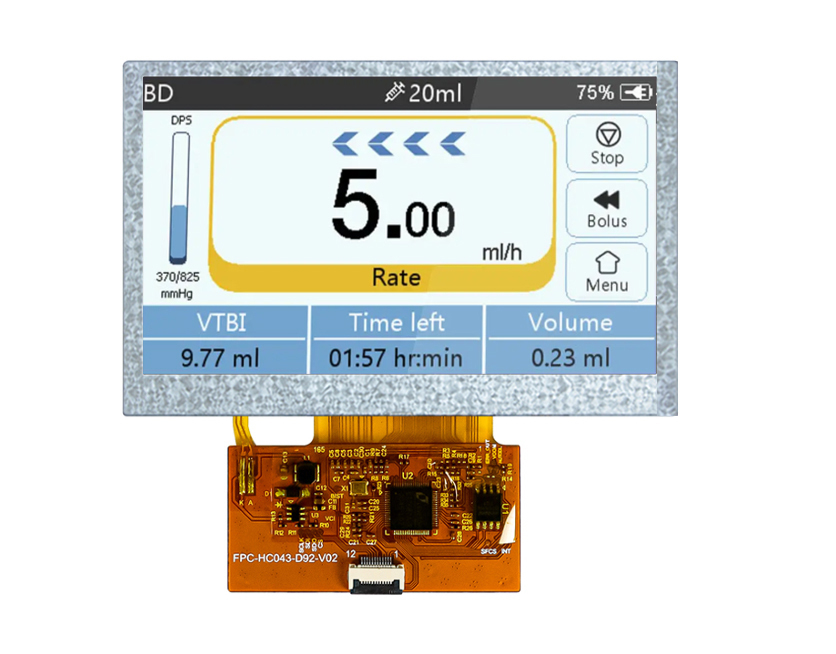

300の明るさと500:1のコントラスト比を備えた4.3インチTFT LCD
製品説明:
HC043IG30029-D92は、95.04mm*53.856mmのアクティブエリアを持つ優れた4.3インチディスプレイです。105.5mm*67.2mm*4.05mmのコンパクトなフレームに組み込まれており、鮮明な視覚と堅牢な信頼性のために設計されたTFTおよびIPSテクノロジーの利点を活かしています。800*480の解像度、500:1のコントラスト比、300ニットの明るさを誇り、過酷な照明環境でも鮮明な明瞭さを提供します。また、全方向からの超広視野角85°、SPIインターフェース、産業グレードの-20℃～70℃の動作範囲により、このスリムパネルは医療用シリンジポンプ、光ネットワークテスター、ポータブル水産養殖溶存酸素メーターで優れています。
一般仕様:
| P/N |
HC043IG30029-D92
|
| サイズ | 4.3インチ |
| ディスプレイタイプ |
ノーマリーブラック、IPS
|
| 解像度 | 480*272 |
| 外形寸法(mm) | 105.5(W)*67.2(H)*4.05(T)mm |
| アクティブエリア(mm) | 95.04(W)*53.856(H)mm |
| 明るさ(cd/m²) | 300 |
| 視野角(L/R/T/B) | 80/80/80/80 |
| インターフェース | 12ピンSPI |
| 動作温度 | -20～70℃ |
| 保管温度 | -30～80℃ |
| アスペクト比 | 16:9 |
| コントラスト比 | 500 |
| アプリケーション | 医療用シリンジポンプ、光ネットワークテスター、ポータブル水産養殖溶存酸素メーター |
ピンアサイン:
電気的特性
| 項目 | シンボル | MIN | TYP | MAX | UNIT | 試験条件 |
| 供給電圧 | Vf | - | 15.5 | - | V | If=40mA |
| 供給電流 | If | - | 40 | - | mA | - |
| 寿命 | - | 30000 | - | - | 時間 | If=40mA |
製品図面:
4-4.3インチLCDディスプレイシリーズ:
|
4-4.3インチLCDディスプレイサイズ |
|||||||||||
| ご注意：以下にリストされているモデルがお客様の要件を満たせない場合、LCM、RTP、CTP、ドライバボードなどに限定されませんが、お客様の特定の要件に応じてカスタマイズできます。 | |||||||||||
| No. | サイズ | 部品番号 | LCDタイプ | 解像度 | 外形寸法 | アクティブエリア | インターフェース | コントラスト比 | 明るさ | 動作温度 | 保管温度 |
| 1 | 4" | HC040I*30021-C82 | IPS | 480*480 | 74.66*76.54*2.15mm | 71.856*70.176mm | 40ピンRGB | 800 | 300 | -20～70℃ | -30～80℃ |
| 2 | 4" | HC041IXA5030-F77 | IPS | 1280*640 | 106.9*61.9*2.9mm | 92.544*46.272mm | 40ピンRGB | 1500 | 1500 | -40～105℃ | -40～105℃ |
| 3 | 4" | HC040I*30021-C82V.C | IPS | 480*480 | 86*86*37.5mm | 71.856*70.176mm | 40ピンRGB | 800 | 250 | -20～70℃ | -30～80℃ |
| 4 | 4.3" | HC043TE20029-B58 | TN | 480*272 | 105.5*67.2*2.9mm | 95.04*53.856mm | 40ピンRGB | 500 | 200 | -20～70℃ | -30～70℃ |
| 5 | 4.3" | HC043IG30029-D92 | IPS | 800*480 | 105.5*67.2*2.9mm | 95.04*53.86mm | 12ピンSPI | 1200 | 300 | -20～70℃ | -30～80℃ |
| 6 | 4.3" | HC043IG30029-D92V.1 | IPS | 800*480 | 105.5*67.2*4.05mm | 95.04 ×53.856mm | 12ピンSPI | 500 | 280 | -20～70℃ | -30-80℃ |
| 7 | 4.3" | HC043TE20029-B55 | TN | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40ピンRGB | 500 | 200 | -20～70℃ | -30-80℃ |
| 8 | 4.3" | HC043TE30029-B03V01 | TN | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40ピンRGB | 500 | 300 | -20～70℃ | -30-80℃ |
| 9 | 4.3" | HC043TE30029-B03V.C | TN | 480*272 | 105.5*67.2*4.5mm | 95.04×53.856mm | 40ピンRGB | 500 | 300 | -20～70℃ | -30-80℃ |
| 10 | 4.3" | HC043TE45031-B03 | TN | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40ピンRGB | 500 | 450 | -20～70℃ | -30-80℃ |
| 11 | 4.3" | HC043TE50029-B03 | TN | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40ピンRGB | 500 | 500 | -20～70℃ | -30-80℃ |
| 12 | 4.3" | HC043TE50029-B03V02 | TN | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40ピンRGB | 500 | 500 | -20～70℃ | -30-80℃ |
| 13 | 4.3" | HC043TE80031-B80 | TN | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40ピンRGB | 500 | 800 | -20～70℃ | -30-80℃ |
| 14 | 4.3" | HC043TE78040-B80 | TN | 480*272 | 105.5*67.2*4.0mm | 95.04*53.868mm | 40ピンRGB | 500 | 780 | -20～70℃ | -30-80℃ |
| 15 | 4.3" | HC043IE30031-B80 | IPS | 480*272 | 105.5*67.2*3.0mm | 95.04*53.856mm | 40ピンRGB | 800 | 300 | -20～70℃ | -30-80℃ |
| 16 | 4.3" | HC043TE30040-B80V.1 | TN | 480*272 | 105.5*67.2*4.05mm | 95.04×53.856mm | 40ピンRGB | 500 | 200 | -20～70℃ | -20～70℃ |
| 17 | 4.3" | HC043TE40040-A46V.1 | TN | 480*272 | 104.7×66.4×4mm | 95.04×53.856mm | 40ピンRGB | 500 | 400 | -20～70℃ | --20～70℃ |
| 18 | 4.3" | HC043IG80030-B56 | IPS | 800*480 | 105.5*67.2*3.0mm | 95.04*53.856mm | 40ピンRGB | 800 | 800 | -20～70℃ | -30～80℃ |
| 19 | 4.3" | HC043IE40029-F47 | IPS | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40ピンRGB | 800 | 400 | -20～70℃ | -30～80℃ |
| 20 | 4.3" | HC043IE50029-D65 | IPS | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40ピンRGB | 800 | 500 | -20～70℃ | -30～80℃ |
| 21 | 4.3" | HC043IE50029-D65V.C | IPS | 480*272 | 105.5*67.2*4.35mm | 95.04*53.86mm | 40ピンRGB | 800 | 450 | -20～70℃ | -30～80℃ |
| 22 | 4.3" | HC043IEA0029-B03H | IPS | 480*272 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40ピンRGB | 800 | 1000 | -30～85℃ | -30～85℃ |
| 23 | 4.3" | HC043IG50029-D20 | IPS | 800*480 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40ピンRGB | 1200 | 500 | -20～70℃ | -30～80℃ |
| 24 | 4.3" | HC043IGA0029-D20H | IPS | 800*480 | 105.5*67.2*2.9mm | 95.04*53.86mm | 40ピンRGB | 1200 | 1000 | -30～85℃ | -30～85℃ |
カスタマイズ:
FAQ:
Q1. LCDディスプレイのサンプル注文はできますか？
A: はい、品質をテストおよび確認するためのサンプル注文を歓迎します。
Q2. リードタイムはどうですか？
A:通常、在庫がある場合はサンプル注文で4〜5日、大量生産の場合は4〜6週間（数量と製品に基づきます）。
Q3. 商品の発送方法と到着までの時間は？
A: DHL、UPS、FedExで発送します。
Q4. LCDディスプレイの注文を進めるにはどうすればよいですか？
A: まず、お客様の要件またはアプリケーションをお知らせください。
次に、お客様の要件または提案に従って見積もりを行います。
第三に、お客様はサンプルを確認し、正式な注文のデポジットを行います。
第四に、生産を手配します。
Q5: 製品の保証はありますか？
A: はい、当社の製品には1年間の保証を提供しています。
Q6: 不良品への対処方法は？
A: まず、当社の製品は厳格な品質管理システムで製造されており、不良率は0.2％未満です。
B.人為的要因による損傷を除き、出荷開始から1年間の保証があります。
特別な条件がある場合は、保証期間を別途通知します。
