製品詳細
起源の場所: 中国
ブランド名: HETECH
証明: ISO9001,ISO14001,ISO13485,IATF16949
モデル番号: HC101IP80025-A44
支払及び船積みの言葉
最小注文数量: 100PCS
受渡し時間: 4〜6週間
支払条件: T/T
供給の能力: 50K/month
P/N: |
HC101IP80025-A44 |
サイズ: |
10.1" (IPS) |
ディスプレイタイプ: |
(イプス) |
決議: |
1280*800 |
図面の次元: |
229.06 (W) *148.7 (H) *2.51 (T) mm |
アクティブ エリア: |
216.96 ((W) *135.60 ((H) mm |
亮度: |
800cd/m2 |
インターフェース: |
40pinLVDS |
視角: |
85/85/85/85 |
オペレーション Te-20~70mp: |
-20~70°C |
貯蔵温度: |
-30~80℃ |
コントラスト比: |
800 |
アスペクト比16:9o: |
16:10 |
適用する: |
夜景カメラシステム,明るい環境や厳しい環境でも明確な視力を確保 |
P/N: |
HC101IP80025-A44 |
サイズ: |
10.1" (IPS) |
ディスプレイタイプ: |
(イプス) |
決議: |
1280*800 |
図面の次元: |
229.06 (W) *148.7 (H) *2.51 (T) mm |
アクティブ エリア: |
216.96 ((W) *135.60 ((H) mm |
亮度: |
800cd/m2 |
インターフェース: |
40pinLVDS |
視角: |
85/85/85/85 |
オペレーション Te-20~70mp: |
-20~70°C |
貯蔵温度: |
-30~80℃ |
コントラスト比: |
800 |
アスペクト比16:9o: |
16:10 |
適用する: |
夜景カメラシステム,明るい環境や厳しい環境でも明確な視力を確保 |

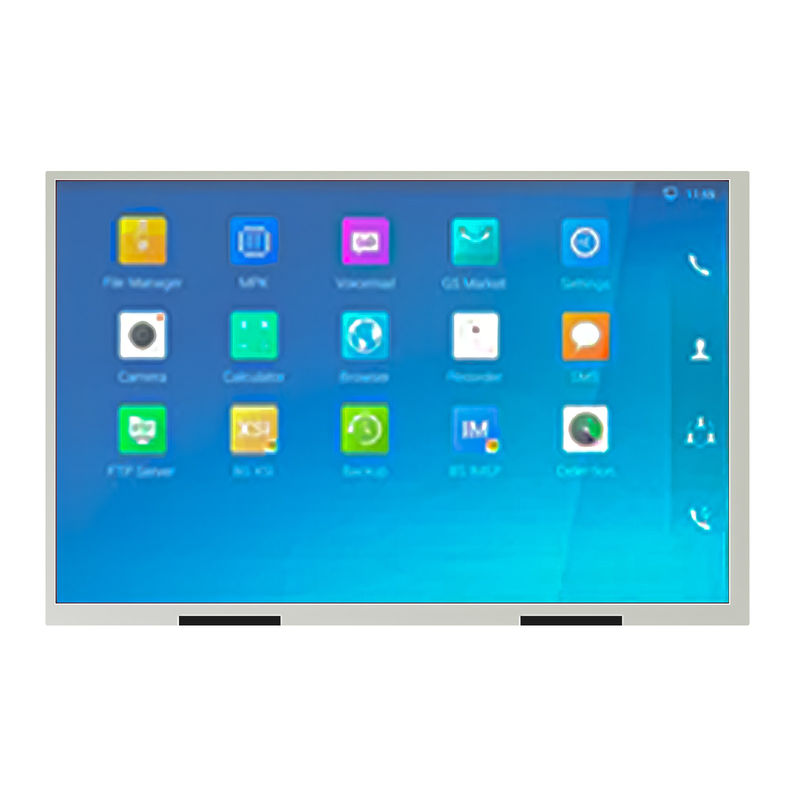

10.1インチ TFTディスプレイモジュール 800nits 明るみと800:1コントラスト比
製品説明:
HC101IP80025-A44は,12.80*800ピクセル解像度を持つ10.1インチIPSディスプレイモジュールで,ユーザが85/85/85/85 ((L/R/T/Bの角度からはっきりと見ることができる.このTFTモジュールは229の輪郭寸法.46mm*149.10mm*2.51mmは,40ピンLVDSインターフェースを通じて効率的なデータ送信のために最適化されています. 800nitsの典型的な明るさと800のコントラスト比率で:1このディスプレイにより,ユーザーは明るい環境で快適にデバイスを使用することができ,全体的なユーザー体験を改善します.-20°C から 70°C の 温度 で 信頼 的 に 動作 する 能力 を 持つ この モジュール は,装置 の 寿命 を 延長 し,頻繁 に 交換 する 必要 を 軽減 するこれらの優位性を統合した HC101IP80025-A44は,明るい環境や厳しい環境でも明確な視力を確保する,ナイトビジョンカメラシステムに理想的です.
一般仕様:
| P/N | HC101IP80025-A44 |
| サイズ | 10.1インチ |
| ディスプレイタイプ | 通常は黒 |
| 決議 | 1280*800 |
| 図面の寸法 (mm) | 229.06 (W) *148.7 (H) *2.51 (T) mm |
| アクティブ エリア (mm) | 216.96 ((W) *135.60 ((H) mm |
| 光度 (cd/m2) | 800 |
| 視角 (L/R/T/B) | 85/85/85/85 |
| インターフェース | 40pinLVDS |
| 操作温度 | -20~70°C |
| ストージ温度は | -30~80°C |
| アスペクト比 | 16:10 |
| コントラスト比 | 800 |
| 適用する |
夜景カメラシステム,明るい環境や厳しい環境でも明確な視力を確保 |
ピン割り当て:
バックライト 運転条件:
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
|
LEDバックライトの電圧
|
Vf | 8.4 | 9.6 | 10.5 | V |
|
LEDバックライトの電流
|
もし | - | 300 | - | mA |
|
LEDの寿命
|
- | 20000 | 25000 | 30000 | 時数 |
製品図:
10. 1インチLCDディスプレイシリーズ:
|
10. 1インチLCDディスプレイサイズ
|
||||||||||||
| 温かい思い出:下記のモデルがあなたの要件を満たすことができない場合は,あなたの特定の要件に応じてカスタマイズすることができますが,それはLCM,RTP,CTP,ドライバーボードに限定されません. | ||||||||||||
| 違う 違う | サイズ | パーツNo | LCDタイプ | 決議 | 輪郭の寸法 | アクティブエリア | インターフェース | コントラスト比 | 亮度 | 動作温度 | 保存温度 | |
| 1 | 10.1" | HC101IK20050-A79 | IPS | 1024*600 | 235*143*5.0mm | 222.72*125.28mm | 40pinLVDS | 1000 | 200 | -20~70°C | -30~80°C | |
| 2 | 10.1" | HC101IK25050-D59 | IPS | 1024*600 | 235*143*5.0mm | 222.72*125.28mm | 20pinLVDS | 1000 | 250 | -20~70°C | -30~80°C | |
| 3 | 10.1" | HC101IK35050-A79 | IPS | 1024*600 | 235*143*5.0mm | 222.72*125.28mm | 50pinRGB | 1000 | 350 | -20~70°C | -30~80°C | |
| 4 | 10.1" | HC101IK50050-A79 | IPS | 1024*600 | 235*143*5.0mm | 222.72*125.28mm | 50pinRGB | 1000 | 500 | -20~70°C | -30~80°C | |
| 5 | 10.1" | HC101IKA0050-A79 | IPS | 1024*600 | 235*143*5.0mm | 222.72*125.28mm | 50pinRGB | 1000 | 1000 | -20~70°C | -30~80°C | |
| 6 | 10.1" | HC101IKA0050-F45 | IPS | 1024*600 | 235*143*5.0mm | 222.72*125.28mm | 50pinRGB | 1000 | 1000 | -20~70°C | -30~80°C | |
| 7 | 10.1" | HC101IK50050-A86 | IPS | 1024*600 | 235*143*5.0mm | 222.72*125.28mm | 40pinLVDS | 1000 | 500 | -20~70°C | -30~80°C | |
| 8 | 10.1" | HC101IK50050-A86H | IPS | 1024*600 | 235*143*5.0mm | 222.72*125.28mm | 40pinLVDS | 1000 | 500 | -30~80°C | -40~85°C | |
| 9 | 10.1" | HC101IK25045-C36 | IPS | 1024*600 | 235*143*4.5mm | 222.72*125.28mm | 40pinLVDS | 1000 | 250 | -20~70°C | -30~80°C | |
| 10 | 10.1" | HC101IK50045-C36 | IPS | 1024*600 | 235*143*4.5mm | 222.72*125.28mm | 40pinLVDS | 800 | 500 | -20~70°C | -30~80°C | |
| 11 | 10.1" | HC101IK50045-B74 | IPS | 1024*600 | 235*143*4.5mm | 222.72*125.28mm | 60pinLVDS | 1000 | 500 | -20~70°C | -30~80°C | |
| 12 | 10.1" | HC101IK65044-E16 | IPS | 1024*600 | 235*143*4.5mm | 222.72*125.28mm | 60pinLVDS | 1000 | 650 | -20~70°C | -30~80°C | |
| 13 | 10.1" | HC101IK50050-A85 | IPS | 1024*600 | 235*143*5.0mm | 222.72*125.28mm | 40pinLVDS | 800 | 500 | -20~70°C | -30~80°C | |
| 14 | 10.1" | HC101IUA0046-F50 | IPS | 1280*720 | 234.96*142.96*4.6mm | 224.64*126.36mm | 50pinLVDS | 1000 | 1000 | -20~70°C | -30~80°C | |
| 15 | 10.1" | HC101IU80046-F50V.C. | IPS | 1280*720 | 252.00*158.00*7.70mm | 224.64*126.36mm | 50pinLVDS | 1000 | 700 | -20~70°C | -30~80°C | |
| 16 | 10.1" | HC101I35025NB-V06 | IPS | 1280*800 |
|
216.96*135.6mm | 40pinLVDS | 800 | 350 | -20~70°C | -30~80°C | |
| 17 | 10.1" | HC101IP80025-A44 | IPS | 1280*800 | 229.46*149.10*2.51mm | 216.96*135.6mm | 40pinLVDS | 800 | 800 | -20~70°C | -30~80°C | |
| 18 | 10.1" | HC101IP30025-75V02 | IPS | 1280*800 | 229.46*149.10*2.51mm | 216.96*135.6mm | 40pinLVDS | 800 | 300 | -20~70°C | -30~80°C | |
| 19 | 10.1" | HC101IPA0050-A75-1 | IPS | 1280*800 | 229.46*149.10*4.70mm | 216.96*135.6mm | 40pinLVDS | 800 | 1000 | -20~70°C | -30~80°C | |
| 20 | 10.1" | HC101IP35048-A74V01 | IPS | 1280*800 | 229.46*149.10*4.8mm | 216.96*135.6mm | 40pinLVDS | 800 | 350 | -20~70°C | -30~80°C | |
| 21 | 10.1" | HC101IP65025-A16V01 | IPS | 1280*800 | 229.46*149.10*2.8mm | 216.96*135.6mm | 40pinLVDS | 800 | 650 | -20~70°C | -30~80°C | |
| 22 | 10.1" | HC101IP65025-A16 | IPS | 1280*800 | 229.06*148.70*2.80mm | 216.96*135.60mm | 40pinLVDS | 800 | 650 | -20~70°C | -30~80°C | |
| 23 | 10.1" | HC101IPA0025-A16 | IPS | 1280*800 | 229.06*148.70*2.51ミリ | 216.96*135.60mm | 40pinLVDS | 800 | 1000 | -20~70°C | -30~80°C | |
| 24 | 10.1" | HC101IP65025-A16V.C | IPS | 1280*800 | 229.26*148.70*4.55mm | 216.96*135.60mm | 40pinLVDS | 800 | 500 | -20~70°C | -30~80°C | |
| 25 | 10.1" | HC101IP65025-A17V01 | IPS | 1280*800 | 229.46*149.10*2.8mm | 216.96*135.60mm | 40pinLVDS | 800 | 650 | -20~70°C | -30~80°C | |
| 26 | 10.1" | HC101IP80025-A46 | IPS | 1280*800 | 229.06*149.1*2.5mm | 216.96*135.60mm | 40pinLVDS | 800 | 800 | -20~70°C | -30~80°C | |
| 27 | 10.1" | HC101IPA0047-F91V.C | IPS | 1280*800 | 232.45*152.60*6.75mm | 216.96*135.60mm | 40pinLVDS | 800 | 800 | -20~70°C | -30~80°C | |
| 28 | 10.1" | HC101IPA0048-A74V01 | IPS | 1280*800 | 229.46*149.10*4.70mm | 216.96*135.60mm | 40pinLVDS | 800 | 1000 | -20~70°C | -30~80°C | |
| 29 | 10.1" | HC101IP30025-C51V01 | IPS | 1280*800 | 229.46*149.10*4.70mm | 216.96*135.60mm | 40pinLVDS | 800 | 350 | -20~70°C | -30~80°C | |
| 30 | 10.1" | HC101IPA0048-A74 | IPS | 1280*800 | 229.46*149.10*4.8mm | 216.96*135.60mm | 40pinLVDS | 800 | 1000 | -20~70°C | -30~80°C | |
| 31 | 10.1" | HC101TK50050-D90 | IPS | 1024*600 | 235*143*5.0mm | 222.72*125.28mm | 40pinLVDS | 800 | 500 | -20~70°C | -30~80°C | |
| 32 | 10.1" | HC101IY23026-B65 | IPS | 800*1280 | 143*228.6*2.5mm | 135.36*216.58mm | 40pinMIPI | 1000 | 230 | -10~50°C | -20~60°C | |
| 33 | 10.1" | HC101IY30025-D81 | IPS | 800*1280 | 143*228.6*2.5mm | 135.36*216.58mm | 40pinMIPI | 1000 | 300 | -10~50°C | -20~60°C | |
| 34 | 10.1" | HC101IY55025-D81 | IPS | 800*1280 | 143.00*228.60*2.50mm | 135.36*216.58mm | 40pinMIPI | 1000 | 550 | -20~60°C | -20~70°C | |
| 35 | 10.1" | HC101IY40026-D25 | IPS | 800*1280 | 143.00*228.60*2.60mm | 135.36*216.58mm | 31pinMIPI | 1000 | 400 | -20~70°C | -20~70°C | |
| 36 | 10.1" | HC101IY40026-D25V.C | IPS | 800*1280 | 149.04*229.40*4.45mm | 135.36*216.58mm | 31pinMIPI | 1000 | 400 | -20~70°C | -20~70°C | |
| 37 | 10.1" | HC101IUA0059-F51 | IPS | 1280*720 | 234.9*143*5.9mm | 224.64*126.36mm | 50pinLVDS | 1000 | 1000 | -30~85°C | -30~85°C | |
| 38 | 10.1" | HC101IU40045-G03 | IPS | 1280*720 | 234.9*143*4.5mm | 224.64*126.36mm | 60pinLVDS | 1000 | 400 | -30~85°C | -30~85°C | |
| 39 | 10.1" | HC101IX25064-F13 | IPS | 440*1920 | 64.98*266.39*4.60mm | 57.95*252.86mm | 40pinMIPI | 1000 | 250 | -20~70°C | -30~80°C | |
| 40 | 10.1" | HC101IP80067-C35V.C | IPS | 1280*800 | 248.77*167.44*6.8mm | 216.96*135.60mm | 40pinLVDS | 800 | 800 | -20~70°C | -30~80°C | |
| 41 | 10.1" | HC101IY30025-D81V.C | IPS | 800*1280 | 164.43*254.40*4.58mm | 135.36*216.58mm | 40pinMIPI | 1000 | 300 | -20~70°C | -30~80°C | |
| 42 | 10.1" | HC101IZ30026-92 V.C. | IPS | 1200*1920 年 | 164.43*254.40*4.58mm | 135.36*216.58mm | 40pinMIPI | 1000 | 280 | -10~60°C | -10~60°C | |
| 43 | 10.1" | HC101IZ30026-92V01 | IPS | 1200*1920 年 | 143*228.6*2.6mm | 135.36*216.58mm | 40pinMIPI | 1000 | 300 | -10~50°C | -10~60°C | |
カスタマイズ:
FAQ:
Q1. 私はLCDディスプレイのサンプルオーダーを得ることができますか?
A: はい,私たちはテストと品質を確認するためのサンプル注文を歓迎します
Q2 リードタイムはどうですか?
A: その通り商品が在庫なら通常4~5日,大量生産の場合4~6週間 (量と製品によって異なります).
Q3. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:DHL,UPS,FedExで送ります
Q4. LCD ディスプレイの注文をどのように進めますか?
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
第三に 顧客はサンプルを確認し 正式な注文のために預金をします
第四に 生産を調整する
Q5:あなたは製品に対する保証を提供していますか?
A:はい,私たちは製品に1年間の保証を提供しています.
Q6: 欠陥を処理するには?
A: まず,私たちの製品は厳格な品質管理システムで生産され,欠陥率は0.2%未満になります.
B について人為的要因による損傷を除いて, 発送開始日から1年以内に保証されます.
特別条件がある場合は,保証期間を別々に通知します.
